在绘制线条阴影的时候，一般来说有两种方案：
- 绘制完整的一张图片
- 绘制一个片段，然后重复渲染
我们今天讨论第二种。它更加高效，更适合大范围渲染。
考虑功能
- 看上去是一个整体，所以拼接时所有线条要可以完全连上
- 可以调整线条角度
- 可以调整线条间距
- 可以调整线条粗细和颜色
渲染思路
我们可以将线条分为三种状态：
- 横线
- 竖线
- 斜线
前两种，特殊处理即可，我们需要关注最后一种 斜线，我们只需要关注斜线的角度即可。从根本上说，横线 与 竖线 也是斜线的特殊角度而已，所以我们可以统一计算，遇到 0 || 90 的时候，将它们处理成对应的横/竖即可。

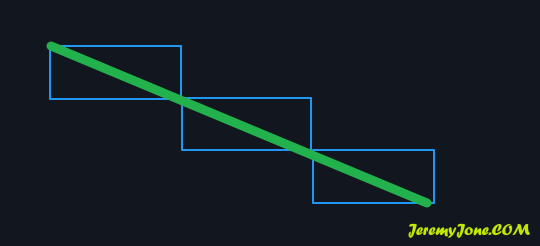

为了绘制斜线，我们这样思考：我们让斜线作为当前图形的对角线，这样无论怎么拼接，这条线都是连续的。
如上图，这样渲染出来的整体，就是一条连续的线。然后，我们只需要在这条线的两侧再分别渲染一定间距之外的平行线，就形成了阴影线条。

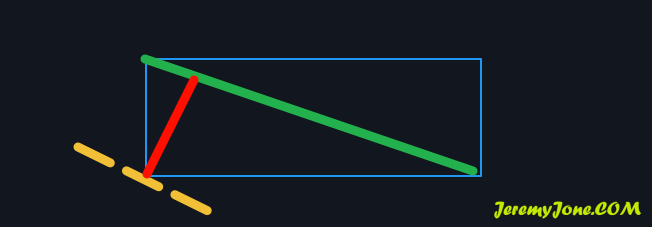

那么，间距线条如何绘制？可以考虑一个取巧的简单方案：将间距设置为斜线与两个对角的距离：
如图：红线部分就是间距，而黄色虚线则是相邻的另一条连线的位置。
根据这种方案，我们可以轻松滑出重复无限的阴影效果。
考虑完整情况
我们需要两个参数：
- 斜线的角度
- 斜线之间的间距
有了这两个参数，我们就可以绘制出需要的斜线。但是需要考虑角度会影响斜线的出发点和方向。
综合以上的逻辑，我们把斜线统一从左上角出发，它将有几种情况（以角度 0 为从左至右的横线为原点）：
- 0度：横线，此时在矩形顶部画一条线即可
- 1-89度：斜线，左上角到右下角画一条线
- 90度：竖线，此时在矩形左侧画一条线即可
- 91-179度：斜线，此时需要从右上角到左下角画一条
- 180度：横线，同 0度
我们只考虑 180度 之内，超过了我们使用 % 将剩余角度取余，展示效果一样。
在以上的情况中，我们需要画四条线。原因有二：
- 为了统一实现方法

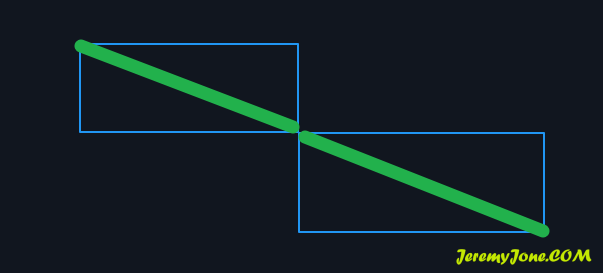

- 让连线看上去更加连贯（是的，在两个矩形对角相连的部分，连线是有一定分割的，连线如果过粗，它只会在当前矩形中展示，并不会溢出，所以连接处的垂直方向上，会出现空缺。如下图）

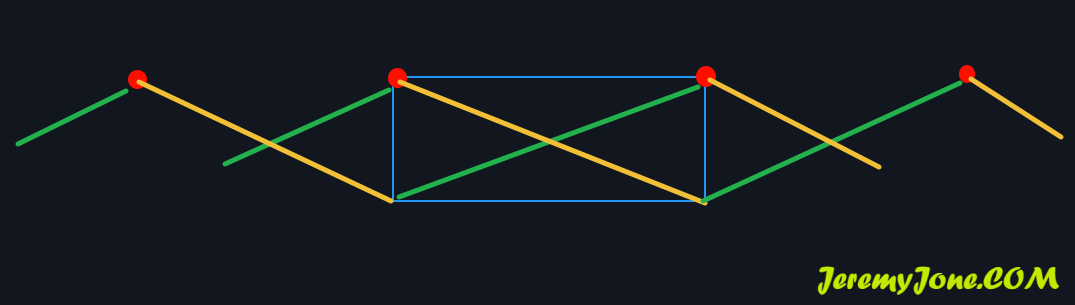

所以我们需要画四条线，它们出发的四个点分别是：
如图所示，四个点出发的线，无论是向左（绿色，相当于91-179度）还是向右（黄色，相当于 1-89度），它们都可以覆盖到展示区域。
具体实现
有了以上的思路，我们就可以实现它。
首先，获取参数：
- 角度：angle
- 间距：spacing
- 线条宽度：width
将角度固定在我们需要的范围内：
const θ = angle % 180;
const rad = (θ * Math.PI) / 180;有了角度，我们就可以通过间距，来获取我们应该创建多大的一个图片（图片的宽高就是斜线对角线的宽高）：
let canvasWidth: number;
let canvasHeight: number;
if (θ === 0) {
canvasWidth = spacing;
canvasHeight = width + spacing;
} else if (θ === 90) {
canvasWidth = width + spacing;
canvasHeight = spacing;
} else {
canvasWidth = Math.abs(Math.ceil((width + spacing) / Math.sin(rad)));
canvasHeight = Math.abs(Math.ceil((width + spacing) / Math.cos(rad)));
}有了图片的宽高，就可以绘制线条：
if (θ === 0 || θ === 90) {
if (θ === 0) {
// 水平线
ctx.moveTo(0, 0);
ctx.lineTo(canvasWidth, 0);
} else {
// 垂直线
ctx.moveTo(0, 0);
ctx.lineTo(0, canvasHeight);
}
} else {
// 倾斜线条
for (let x = -canvasWidth; x < canvasWidth * 2; x += canvasWidth) {
// 计算线条的起点和终点
const x1 = x;
const y1 = 0;
const x2 = x + (Math.cos(rad) < 0 ? -canvasWidth : canvasWidth);
const y2 = canvasHeight;
ctx.moveTo(Math.ceil(x1), Math.ceil(y1));
ctx.lineTo(Math.ceil(x2), Math.ceil(y2));
}
}最后，转为图片并在完整的图片中重复它就可以了。
完整代码
function createStripePattern(options = {}) {
const {
color = "#c9c9c9",
width = 1,
angle = 30,
spacing = 10
} = options;
// 将角度转换到 0-180 范围内
const θ = angle % 180;
const rad = (θ * Math.PI) / 180;
let canvasWidth;
let canvasHeight;
if (θ === 0) {
canvasWidth = spacing;
canvasHeight = width + spacing;
} else if (θ === 90) {
canvasWidth = width + spacing;
canvasHeight = spacing;
} else {
canvasWidth = Math.abs(Math.ceil((width + spacing) / Math.sin(rad)));
canvasHeight = Math.abs(Math.ceil((width + spacing) / Math.cos(rad)));
}
// 创建临时 canvas
const canvas = document.createElement('canvas');
canvas.width = canvasWidth;
canvas.height = canvasHeight;
const ctx = canvas.getContext('2d');
// 设置线条样式
ctx.strokeStyle = color;
ctx.lineWidth = width;
ctx.lineCap = 'butt';
ctx.lineJoin = 'miter';
ctx.beginPath();
// 绘制线条
if (θ === 0 || θ === 90) {
if (θ === 0) {
// 水平线
ctx.moveTo(0, 0);
ctx.lineTo(canvasWidth, 0);
} else {
// 垂直线
ctx.moveTo(0, 0);
ctx.lineTo(0, canvasHeight);
}
} else {
// 倾斜线条
for (let x = -canvasWidth; x < canvasWidth * 2; x += canvasWidth) {
// 计算线条的起点和终点
const x1 = x;
const y1 = 0;
const x2 = x + (Math.cos(rad) < 0 ? -canvasWidth : canvasWidth);
const y2 = canvasHeight;
ctx.moveTo(Math.ceil(x1), Math.ceil(y1));
ctx.lineTo(Math.ceil(x2), Math.ceil(y2));
}
}
ctx.stroke();
// 转换为图片并返回
const img = new Image();
img.src = canvas.toDataURL();
return img;
}
